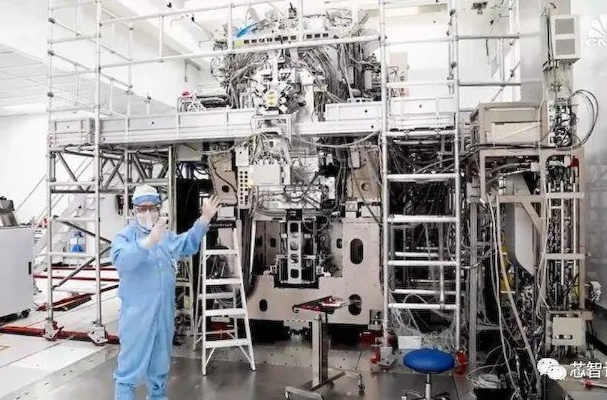

ASML已研发第三代EUV光刻机，为何能像盖大楼一样造芯片？

全球半导体产业正面临物理法则与市场需求的双重挤压，随着人工智能与高速通信对算力需求呈现指数级增长，传统依靠制程微缩提升性能的路径已逼近天花板，在这一关键转折点上，极紫外光刻技术的持续突破，不再仅仅是工艺改良,更是一场彻底重构芯片制造底层逻辑的范式转移。

技术跃迁：三代极紫外光刻机的演进图谱

作为全球高端光刻市场的领导者，其技术路线图清晰地指向了更微观与更立体的未来，初代极紫外光刻设备以13.5纳米波长和0.33数值孔径，为7纳米及以下芯片工艺奠定了基础，随后的第二代高数值孔径光刻机，将数值孔径大幅提升至0.55，在波长不变的情况下，将分辨率提高了约六成，直接瞄准2纳米以下的制程节点，根据光学原理，这一升级使得晶体管关键尺寸得以压缩至5纳米以内，首批此类先进系统已交付核心客户，预计2025年进入量产，而主要芯片代工厂商正加紧设备验证,业界普遍预期2026年左右将迎来规模化装机。

下一代光源：千瓦功率如何重塑制造节奏

当行业注意力仍集中于高数值孔径设备的量产爬坡时，更前沿的研发已悄然指向光源系统的根本性革新，第三代技术的核心突破在于光源功率的跨越——从当前主流的数百瓦水平，向一千瓦乃至更高目标迈进，这远非简单的功率叠加，而是涉及光源产生、传输与调控的全链条重构。

更高功率的光源能直接将单次曝光时间缩短至40秒内，从而提升整体产能约30%，对于日益重要的三维芯片堆叠架构，高功率且高稳定性的光束能实现亚纳米级别的层间对准精度，这是构建复杂立体结构的前提，面对二维材料等新型半导体材料的加工挑战，更高功率的13.5纳米光源能够减少加工损伤，为未来芯片材料的选择打开了更广阔的空间,该公司在此领域已构筑了涵盖超千项专利的严密技术壁垒。

超越光刻：先进封装成为性能倍增器

与光刻技术并行的另一场革命，发生在芯片的“后期建造”阶段——先进封装，专用封装光刻设备虽对分辨率要求相对宽松，却精准匹配了多芯片集成与三维堆叠的制造需求，这类设备支持通过激光键合等技术，将不同工艺、不同功能的芯片单元进行立体整合,从而实现性能的飞跃。

部分顶级处理器已通过此类方案获得了约40%的性能提升，三维堆叠架构以垂直互联替代了漫长的平面布线，使得芯片内部的数据传输带宽与能效比达到传统设计的数倍，在尖端制程中，采用将大芯片分解为多个“小芯片”再进行集成的设计策略，能显著降低单片晶圆的制造成本与难度,而封装光刻技术正是实现该策略的核心环节。

立体建造：芯片的“摩天楼”哲学

芯片制造的终极形态，正从平面上的精细雕刻，转向立体空间中的精密建造，这种类似搭建摩天大楼的制造哲学，通过多层堆叠技术，将数十个计算单元或存储单元整合进单一封装体内，在体积大幅缩减的同时,实现了性能的指数级增长。

三维架构能提供传统设计难以企及的内部数据带宽，足以支撑百亿亿次级别的超大规模运算，通过智能的分层设计与异构集成，整体芯片的能耗得以显著优化，这为攻克高性能计算场景下的散热难题提供了全新路径，业界已有多个成功实践，通过2.5D封装或更先进的集成技术，实现了算力的倍数级提升,某些最新架构的运算能力已堪比百万台个人计算机的算力总和。

从极紫外光刻技术的代际演进，到先进封装与三维集成的深度融合，芯片制造的技术边界正在被全面拓展，当千瓦级光束照亮晶圆上的纳米世界，当芯片像精密的乐高积木般被逐层堆叠，半导体产业或许正经历从一味追求物理极限,到全面革新工程架构的历史性跨越。
